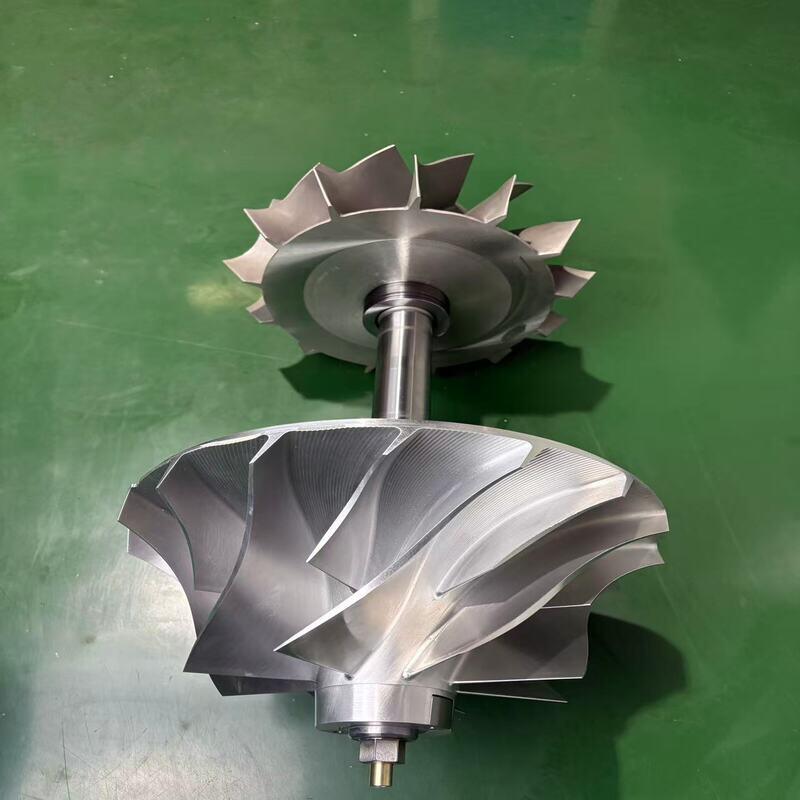

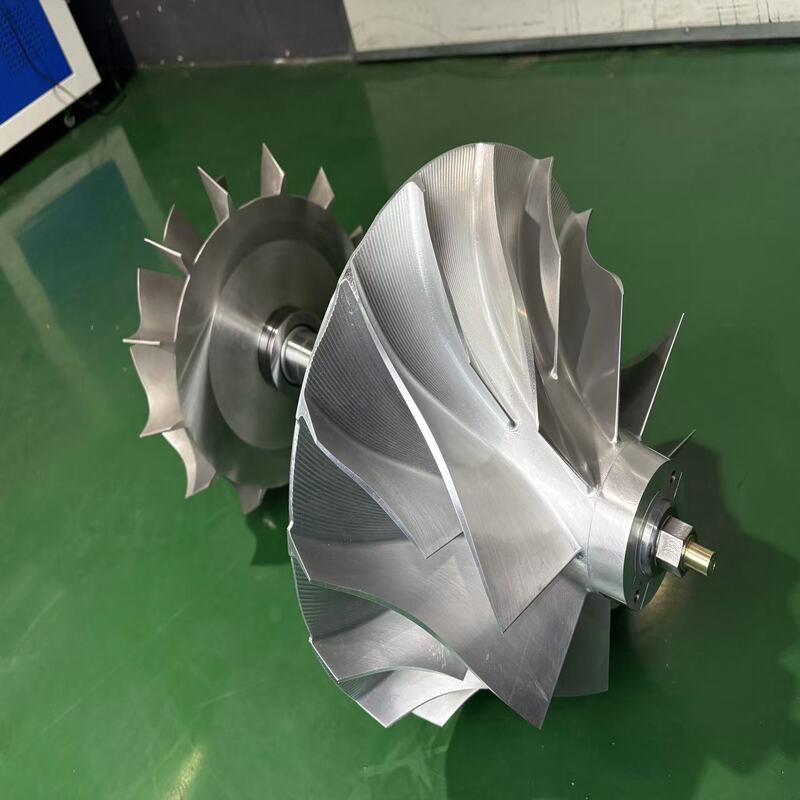

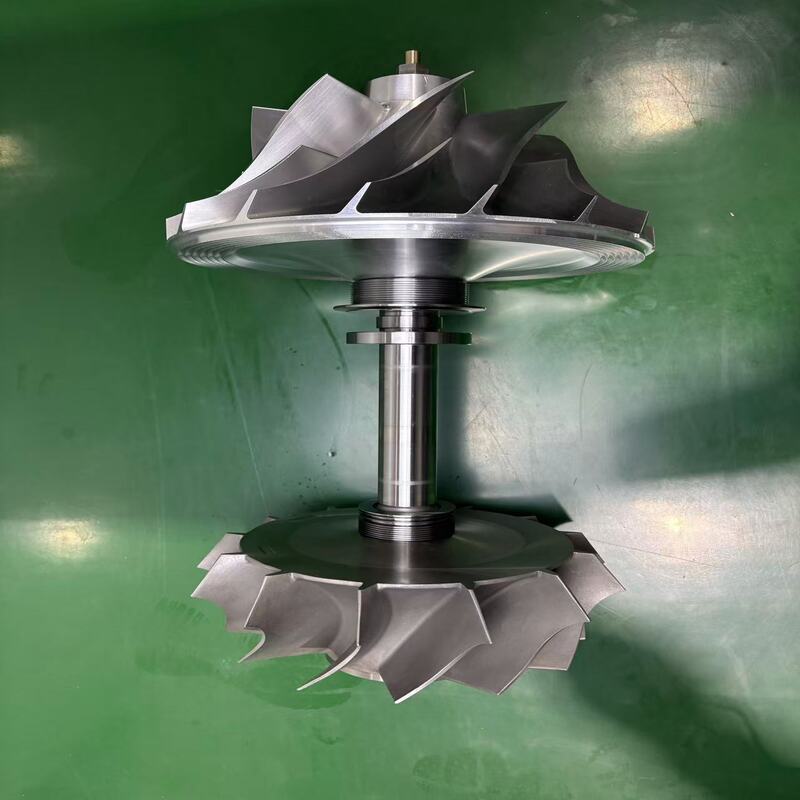

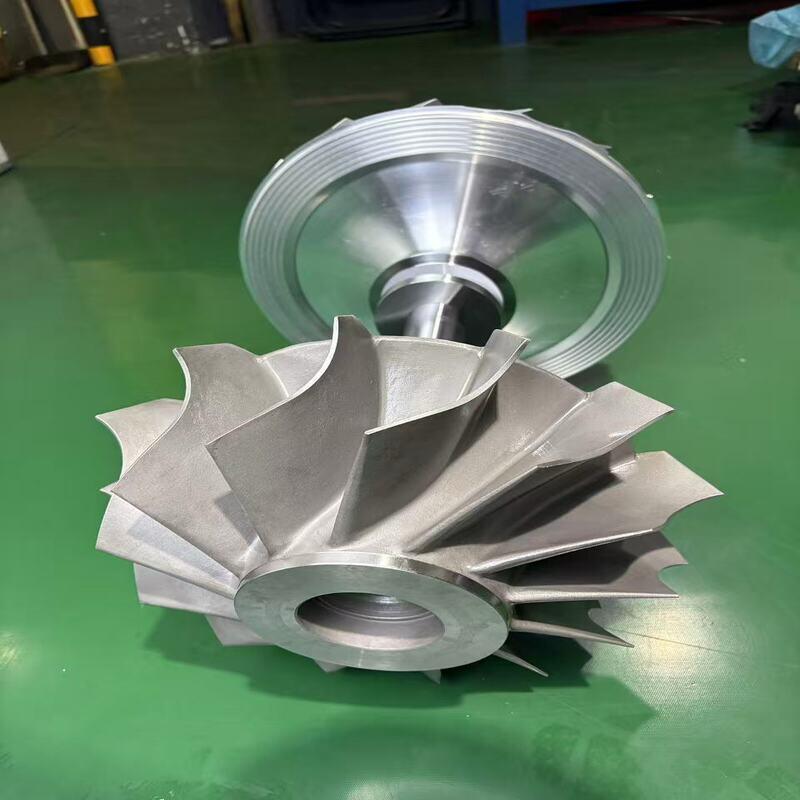

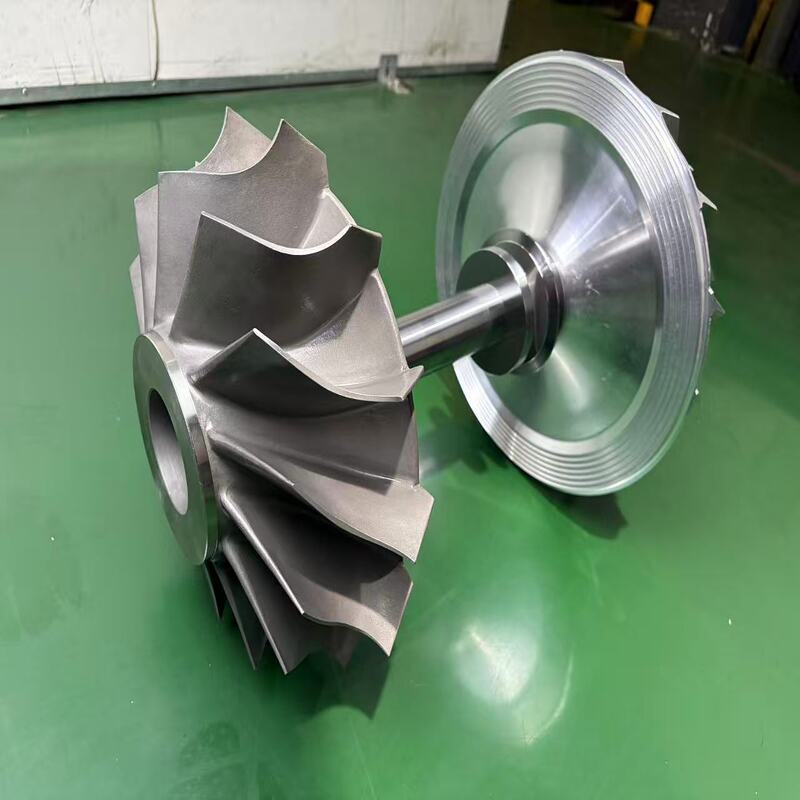

T-NR29/S Assemblage complet du rotor pour moteurs et turbines électriques

Notre ensemble complet de rotor équilibré à grande vitesse est une unité rotative prête à installer conçue pour les applications exigeantes de moteurs et de turbines. Il intègre le noyau du rotor, l'arbre rectifié avec précision, les roulements pré-montés et les éléments d'équilibrage dans un seul assemblage testé en usine. Chaque unité est équilibrée dynamiquement selon la norme ISO G2.5 ou supérieure, vérifiée à la vitesse de fonctionnement pour garantir des vibrations ultra faibles, une durée de vie prolongée des roulements et un rendement constant. Fabriqué à partir d'acier électrique de haute qualité et de matériaux d'arbre en alliage, l'ensemble complet du rotor minimise les erreurs d'assemblage, élimine l'équilibrage sur site et réduit les temps d'arrêt pour maintenance. Adapté aux moteurs électriques AC/DC, aux turbines à vapeur, aux turbines à gaz et aux broches à grande vitesse, cet ensemble est adapté à vos exigences de couple, de vitesse et de montage. Que vous ayez besoin d'un rotor de remplacement standard ou d'un rotor conçu sur mesure, notre ensemble complet de rotor monobloc offre des performances prévisibles et une mise en service plus rapide. En intégrant le noyau et l'arbre avec un équilibrage rigoureux, nous vous aidons à obtenir une efficacité plus élevée, un bruit réduit et un coût total de possession réduit. Tous les assemblages sont soumis à une inspection dimensionnelle, à un contrôle de l'état de surface et à un test de faux-rond dynamique avant expédition, garantissant ainsi une utilisation immédiate dans votre ligne de production.

Les systèmes de rotor déséquilibrés ou mal assemblés sont l'une des principales causes de vibrations, de dommages aux roulements et d'arrêts inattendus de la machine. Lorsqu'un rotor est fourni en composants séparés et assemblé sur site, les variations de tolérance d'ajustement, d'alignement et de précision d'équilibrage introduisent fréquemment une excentricité et un déséquilibre de masse. Cela génère des forces radiales excessives, entraînant une usure prématurée des roulements, des fuites de joints, une fatigue de l'arbre et même une résonance structurelle. Dans les applications de moteurs et de turbines, même un léger déséquilibre peut entraîner une perte d'énergie, une surchauffe et une amplification du bruit. Les équipes de maintenance sont souvent confrontées à des remplacements de rotors incohérents qui nécessitent de longs essais de montage et des tentatives d'équilibrage répétées. Ces défis augmentent le risque opérationnel, augmentent les stocks de pièces de rechange et prolongent les temps d'arrêt des machines. Sans un ensemble rotor complet et prééquilibré, il est beaucoup plus difficile d'obtenir une stabilité reproductible à haute vitesse et une fiabilité à long terme, en particulier sous une charge variable et des cycles de service continus.

Nous résolvons ces problèmes en fournissant des ensembles complets de rotors entièrement intégrés, équilibrés dynamiquement et testés à 100 % avant expédition. Plutôt que de livrer des arbres, des tôles et des roulements en vrac, nous assemblons, alignons et équilibrons l'ensemble de l'unité rotative dans des conditions d'usine contrôlées. Le noyau du rotor est ajusté par frettage ou claveté sur l'arbre, les roulements sont montés avec une précharge spécifiée et l'ensemble est équilibré sur un équilibreur de précision à une vitesse opérationnelle ou une vitesse équivalente validée. Cette approche élimine la variabilité de l'assemblage sur site, garantit la concentricité et garantit que le balourd résiduel reste dans les limites ISO G2.5 ou spécifiées par l'utilisateur. Étant donné que chaque ensemble complet de rotor arrive clé en main, votre équipe l'installe simplement dans le stator ou le boîtier, réduisant ainsi le temps de mise en service jusqu'à 70 %. Nous proposons également une assistance technique personnalisée : les matériaux, les revêtements, les fonctions de refroidissement et les extensions d'arbre peuvent être adaptés à votre équipement. Grâce à la traçabilité des lots, aux rapports d'équilibrage certifiés et aux documents de conformité dimensionnelle, nos assemblages complets de rotors vous offrent une qualité reproductible et un coût total de cycle de vie inférieur, ce qui les rend idéaux à la fois pour la production OEM et les remplacements MRO.

• Moteurs électriques à grande vitesse et moyenne tension

• Moteurs industriels et servomoteurs AC/DC

• Entraînements auxiliaires de turbines à vapeur et de turbines à gaz

• Modules de rotor de turbocompresseur

• Compresseurs et soufflantes centrifuges

• Broches à grande vitesse pour machines-outils

• Rotors de générateur à aimant permanent

• Moteurs de traction pour véhicules ferroviaires et électriques

• Rotors de pompe pour pompes multicellulaires haute pression

• Tout équipement tournant nécessitant une unité noyau-arbre de rotor déjà équilibrée

Un ensemble complet de rotor convertit l’énergie électromagnétique ou fluide en rotation mécanique. Dans les moteurs électriques, le noyau feuilleté du rotor porte des conducteurs ou des aimants permanents. Lorsque le stator génère un champ magnétique tournant, il induit un courant dans les conducteurs du rotor, créant un couple électromagnétique qui fait tourner le rotor et son arbre intégré. Dans les turbines, du gaz ou de la vapeur sous haute pression frappe les pales fixées au disque du rotor, entraînant directement l'arbre. L'arbre, soutenu par des roulements, transmet le couple à la charge couplée. Étant donné que le noyau, l'arbre et les roulements forment un ensemble rigide et équilibré, la masse en rotation reste stable même à vitesse élevée. Le processus d'équilibrage compense l'asymétrie de masse résiduelle, minimisant ainsi les forces centrifuges et les vibrations. Les roulements pré-montés avec un jeu et une précharge corrects assurent une rotation fluide et une friction réduite. Des fonctionnalités de refroidissement, telles que des conduits radiaux ou des pales de ventilateur intégrées, peuvent être incorporées pour gérer la dilatation thermique et maintenir le rotor dans des limites de température sûres, préservant ainsi l'uniformité de l'entrefer et empêchant la courbure thermique. Cette conception intégrée garantit une transmission de puissance efficace, un bruit réduit et une durée de vie plus longue en service continu.

1. Définissez les paramètres de votre machine : connaissez la puissance nominale (kW), la vitesse nominale (RPM) et la fréquence d'alimentation (Hz) de votre moteur ou turbine.

2. Déterminez le type de rotor : choisissez une cage d'écureuil pour les moteurs à induction robustes, un rotor bobiné pour le contrôle du glissement, un aimant permanent pour les machines synchrones à haut rendement ou un disque de turbine pour les entraînements de turbine. Fournissez le dessin ou le code original du fabricant si possible.

3. Sélectionnez les matériaux du noyau et de l'arbre : faites correspondre la qualité de l'acier électrique à votre objectif d'efficacité et à votre classe thermique. Pour les environnements corrosifs ou à haute température, demandez des arbres en acier inoxydable ou en acier allié.

4. Spécifiez les interfaces mécaniques : confirmez le diamètre de l'arbre, les dimensions de la rainure de clavette, la taille du tourillon et le type/désignation du roulement. Indiquez toute exigence de montage de bride d'accouplement, de frette rétractable ou d'encodeur.

5. Définir les exigences d'équilibrage : pour les applications à grande vitesse (au-dessus de 3 000 tr/min), spécifiez ISO G2.5 ou G1.0. Pour les moteurs industriels généraux, G6.3 peut être acceptable. Dites-nous la vitesse de fonctionnement maximale et si un équilibrage sur deux plans est nécessaire.

6. Abordez le refroidissement et la protection : si le rotor fonctionne dans un environnement scellé ou à température ambiante élevée, discutez des conduits de refroidissement internes, des ventilateurs montés sur l'arbre ou des revêtements anticorrosion.

7. Demander de la documentation : confirmez que vous avez besoin d'un rapport d'équilibre, d'un certificat de matériaux et d'un dossier d'inspection dimensionnelle pour votre système qualité.

8. Échantillon et prototype : Pour les projets OEM, nous pouvons fournir un prototype d’assemblage complet de rotor pour les tests et la validation avant la production en série.

9. Contactez nos ingénieurs : Envoyez vos spécifications, dessins ou un formulaire de demande complété. Nous vous proposerons une conception vérifiée, un délai de livraison et un devis dans les 24 heures, vous garantissant ainsi d'obtenir un ensemble complet de rotor qui s'adapte directement et fonctionne sans problème.

1. Qu'est-ce qu'un ensemble complet de rotor et en quoi diffère-t-il d'un noyau de rotor nu ?Un ensemble complet de rotor est une unité entièrement intégrée qui comprend le noyau du rotor, l'arbre, les roulements et les composants d'équilibrage, tous assemblés en usine et équilibrés dynamiquement. Un noyau de rotor nu n'est qu'un noyau magnétique laminé sans arbre, roulements ou équilibrage. L'utilisation d'un assemblage complet élimine les erreurs d'assemblage sur site et le travail d'équilibrage, ce qui permet de gagner du temps d'installation et d'améliorer la fiabilité.

2. Quel niveau d'équilibrage pouvez-vous atteindre pour les rotors à grande vitesse ?Nous équilibrons régulièrement nos normes à la norme ISO G2.5 et, pour les applications critiques à grande vitesse telles que les rotors et les broches de turbine, nous pouvons atteindre G1.0. Chaque assemblage est équilibré à une vitesse opérationnelle ou à une vitesse calculée pour représenter l'état de service, et un rapport d'équilibrage certifié est fourni avec chaque expédition.

3. Pouvez-vous fabriquer un ensemble complet de rotor à partir d’un échantillon ou d’un dessin ?Oui. Nous sommes spécialisés dans les assemblages de rotors personnalisés et de remplacement. Fournissez votre dessin original, une fiche technique d'ingénierie inverse ou un échantillon physique, et notre équipe d'ingénieurs reproduira la conception avec des interfaces mécaniques et des caractéristiques de performance exactes. Nous proposons également des améliorations matérielles ou d’équilibrage si nécessaire.

4. Quel est le délai de livraison typique pour un assemblage complet de rotor personnalisé ?Les assemblages de remplacement standard avec des matériaux courants sont généralement expédiés sous 4 à 6 semaines. Les rotors complexes fabriqués sur mesure avec des matériaux, des revêtements ou des géométries d'arbre uniques peuvent prendre 8 à 12 semaines. Nous fournissons un calendrier de livraison ferme au stade du devis et conservons un stock de sécurité pour les commandes répétées.

5. Comment garantissez-vous la qualité et la concentricité de l’assemblage ?Chaque ensemble complet de rotor est soumis à une mesure du faux-rond de l'arbre, à un contrôle de la concentricité du noyau, à un équilibrage dynamique et à une inspection dimensionnelle finale. Nous utilisons des MMT, des comparateurs à cadran et des machines d'équilibrage de précision. Des rapports de tolérance et des certificats de matériaux sont inclus, garantissant que l'assemblage respecte ou dépasse les spécifications d'impression avant de quitter l'usine.
