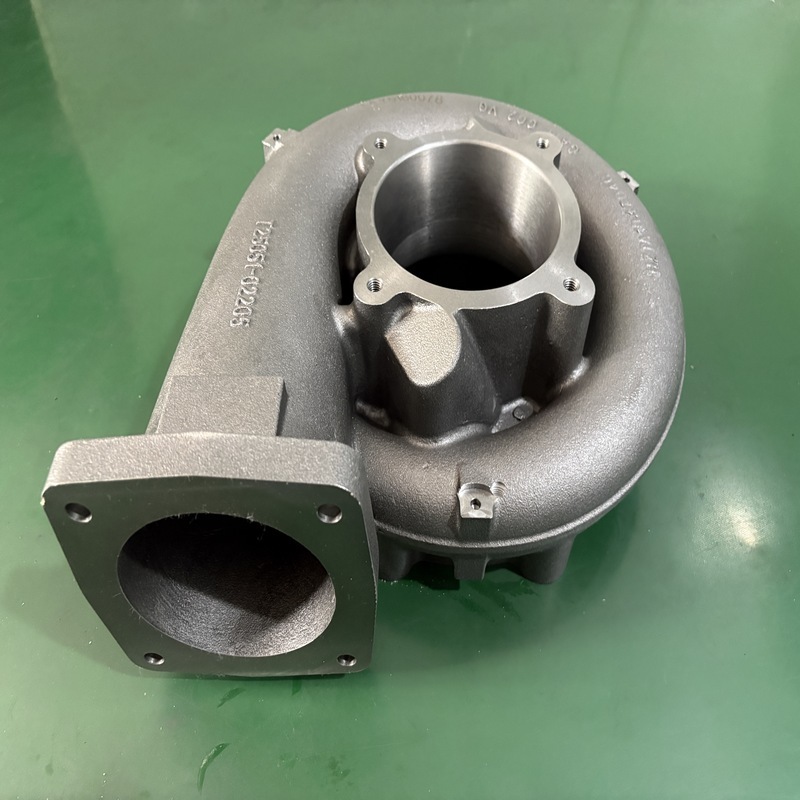

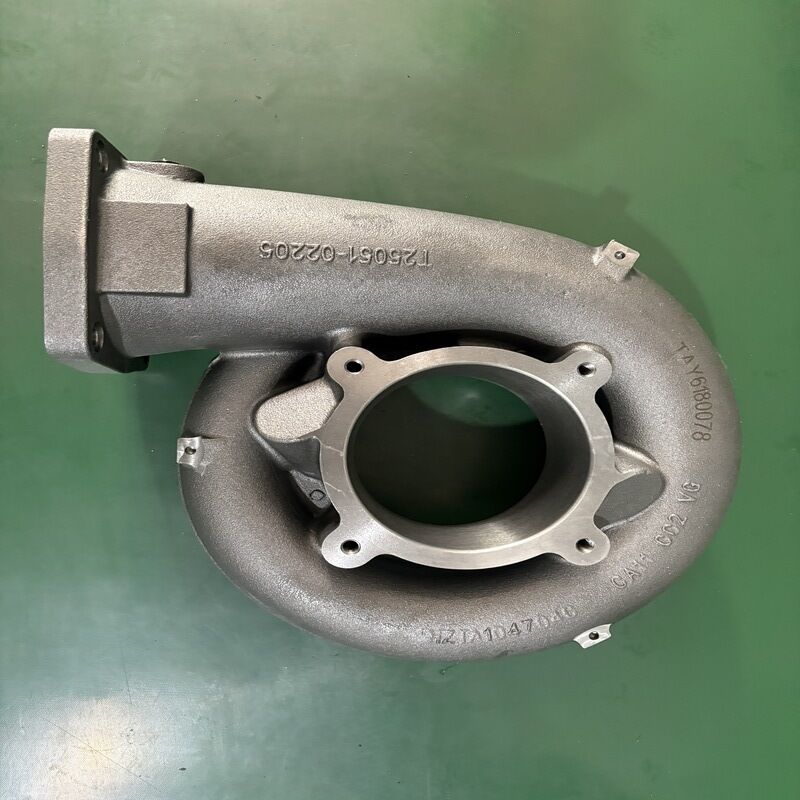

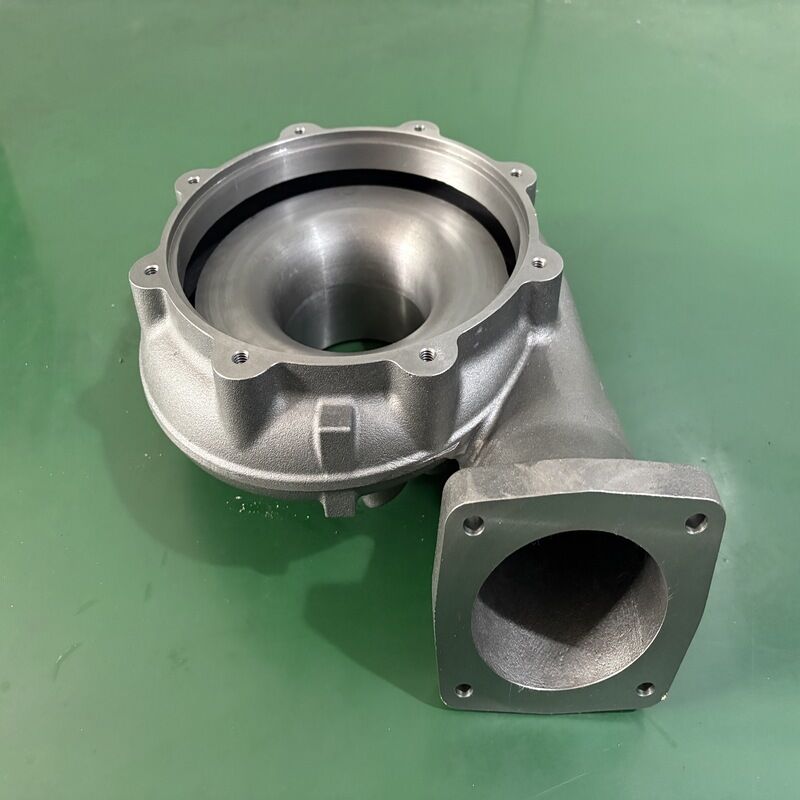

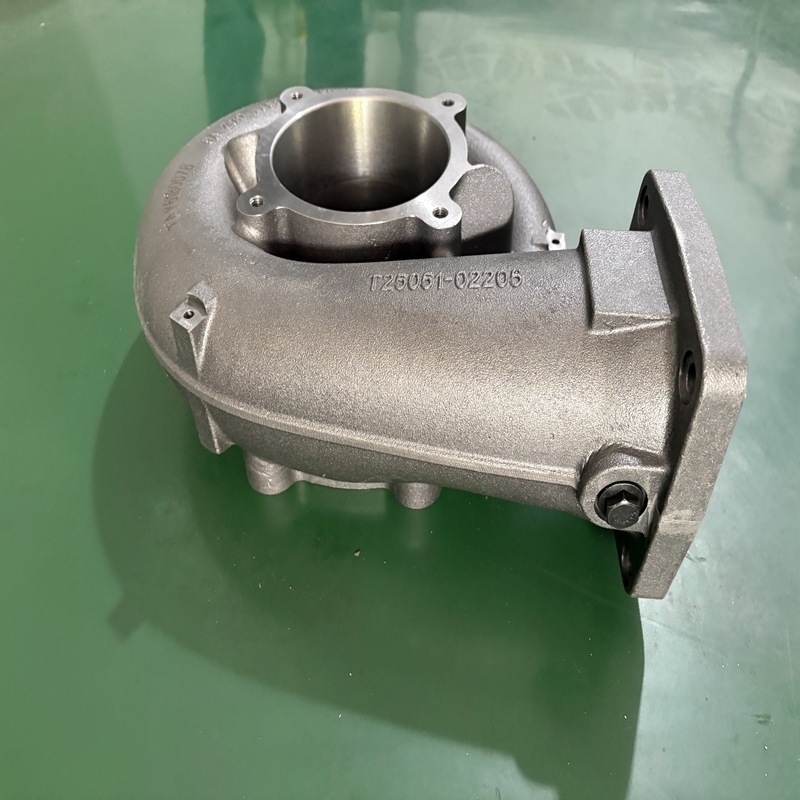

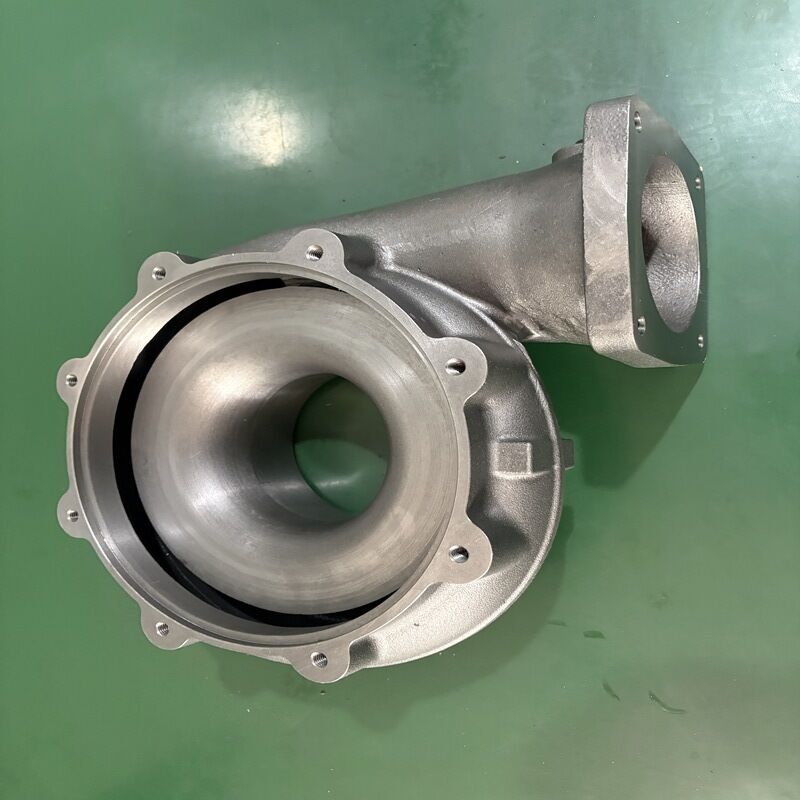

T-RR151 Enveloppe de compresseur pour engins industriels lourds

Ce boîtier de compresseur robuste est un composant stationnaire essentiel conçu pour les compresseurs d'air centrifuges industriels. Fabriqué à partir de fonte de haute qualité, il offre une intégrité structurelle exceptionnelle sous un fonctionnement continu à haute pression. La géométrie de la volute interne de forme précise collecte et canalise efficacement le gaz comprimé, convertissant la vitesse en pression stable tout en minimisant les turbulences et la perte d'énergie. Chaque boîtier est soumis à des tests de pression et à une inspection dimensionnelle rigoureux pour garantir un ajustement parfait aux assemblages rotatifs internes. Conçu pour une longue durée de vie dans des environnements exigeants, ce boîtier de compresseur offre des performances fiables dans le traitement pétrochimique, la production d'énergie et la fabrication à grande échelle. Sa construction robuste résiste à la déformation et aux fissures, réduisant directement les temps d'arrêt imprévus et les coûts de maintenance.

Les opérateurs de compresseurs rencontrent fréquemment des problèmes critiques causés par des carters de qualité inférieure ou usés. Les problèmes courants incluent les fuites de gaz au niveau des surfaces de joint, l'érosion du tubage due aux gaz de processus corrosifs et les fissures de fatigue structurelles qui se développent sous une charge cyclique. Les pièces moulées de mauvaise qualité contiennent souvent une porosité cachée ou une épaisseur de paroi inégale, entraînant des ruptures soudaines des limites de pression. Dans les compresseurs centrifuges à grande vitesse, un profil de volute mal conçu crée des turbulences excessives, ce qui réduit l'efficacité aérodynamique et augmente la consommation d'énergie. Ces pannes interrompent non seulement la production, mais posent également de graves risques pour la sécurité du personnel et des équipements. Lorsqu'un carter de compresseur ne peut pas maintenir des jeux serrés et une étanchéité stable, l'ensemble du système de compression souffre de vibrations croissantes, d'une pression de refoulement plus faible et de factures d'énergie croissantes.

Notre boîtier de compresseur en fonte robuste répond directement à ces défaillances opérationnelles à la racine. Nous utilisons des techniques de moulage de précision avec un contrôle métallurgique strict pour produire une structure dense et sans défaut, capable de résister à des pressions de conception bien au-delà des valeurs standard. Le chemin d'écoulement interne est usiné CNC selon des profils de volute précis, garantissant une collecte fluide des gaz de la roue et une récupération optimale de la pression. Chaque unité est testée hydrostatiquement à 1,5 fois la pression de service maximale et inspectée par des méthodes ultrasoniques pour garantir l'absence de fuite et la solidité structurelle. En remplaçant un boîtier dégradé par notre solution, vous rétablissez le jeu correct de la pointe de la turbine, éliminez les turbulences qui nuisent à l'efficacité et garantissez une compression stable à long terme. Le résultat est une réduction mesurable de la consommation d’énergie, des intervalles d’entretien prolongés et un environnement d’exploitation plus sûr.

Des matériaux personnalisés tels que l'acier moulé ou l'acier inoxydable sont disponibles pour les applications de gaz corrosifs.

• Stations de traitement du pétrole et du gaz et de collecte de gaz

• Usines pétrochimiques et chimiques (air de traitement, recyclage d'hydrogène, gaz de synthèse)

• Systèmes auxiliaires de turbine de production d’électricité

• Unités industrielles de séparation d’air à grande échelle

• Systèmes d'air comprimé pour aciéries et mines

• Surpresseurs d'aération pour le traitement des eaux usées

• Systèmes d'air comprimé de qualité pharmaceutique et alimentaire (avec revêtements appropriés)

Un carter de compresseur forme l'enceinte de pression stationnaire et le passage d'écoulement aérodynamique d'un compresseur centrifuge. Lorsque la turbine tourne à grande vitesse, elle projette le gaz vers l’extérieur par la force centrifuge. Le canal en forme de spirale de la volute du boîtier reçoit ce gaz à grande vitesse et se dilate progressivement en section transversale. Cette expansion ralentit le gaz, convertissant l'énergie cinétique en pression statique selon le principe de Bernoulli. Simultanément, le boîtier contient la pression et la dirige vers la buse de refoulement. Dans les compresseurs multi-étagés, des carters intermédiaires équipés de passages de diffuseur et de canaux de retour guident le gaz vers la roue suivante. La structure du boîtier rigide maintient également un alignement précis des roulements et des joints, maintenant les vibrations du rotor dans des limites sûres et empêchant les frottements internes.

1. Confirmez le modèle et les dimensions du compresseur – Fournissez le dessin de votre boîtier existant ou le numéro de modèle du compresseur. Nous avons besoin des diamètres d’entrée et de sortie, du modèle de boulons de montage et des dimensions globales de l’enveloppe.

2. Définir la pression et la température de fonctionnement – ​​Spécifiez la pression de service continue maximale et la température du gaz. Cela détermine la qualité du matériau et l’épaisseur de paroi requises.

3. Identifier la composition du gaz – Si le gaz contient de l'humidité, du sulfure d'hydrogène ou d'autres composants corrosifs, indiquez si des matériaux améliorés tels que l'acier moulé ou l'acier inoxydable sont nécessaires.

4. Vérifiez les normes de connexion – Confirmez les normes de bride (ANSI B16.5, EN 1092, etc.) et le type de face pour garantir un ajustement sans fuite avec votre tuyauterie existante.

5. Évaluer la vitesse de fonctionnement et les détails du rotor – Connaître le diamètre de la roue et la vitesse nominale nous aide à vérifier la zone du col de la volute et à garantir la correspondance aérodynamique.

6. Partager l'environnement du site – Pour les installations extérieures ou offshore, une protection supplémentaire contre la corrosion ou des revêtements spéciaux peuvent être recommandés.

1. Pouvez-vous fabriquer un carter de compresseur sur la base d'un échantillon ou d'un dessin existant ?
Oui. Nous acceptons l’ingénierie inverse à partir d’un boîtier usagé ou de vos propres dessins 2D/3D. Envoyez-nous simplement la pièce physique ou un croquis dimensionnel détaillé, et nous la reproduirons avec une certification complète des matériaux.

2. Quels matériaux sont disponibles en dehors de la fonte ?
Outre la fonte de haute qualité, nous pouvons fournir des carters en acier moulé, en acier au carbone basse température et en acier inoxydable 304/316 pour les applications corrosives ou à haute température. Veuillez nous indiquer la composition de votre gaz de procédé pour une recommandation de matériau.

3. Comment vous assurer que le boîtier ne fuit pas sous haute pression ?
Chaque boîtier est soumis à un test de pression hydrostatique à 1,5 fois la pression de conception. Nous effectuons également des contrôles d’épaisseur de paroi par ultrasons et des ressuages ​​sur les zones critiques. Un rapport de test certifié est fourni avec chaque unité.

4. Quel est le délai de livraison typique pour un boîtier de compresseur personnalisé ?
La livraison standard varie de 30 à 50 jours, selon la taille et la complexité. Pour les remplacements urgents en cas de panne, nous proposons une production accélérée en aussi peu que 20 jours. Contactez-nous avec vos exigences pour un planning précis.

5. Fournissez-vous une assistance à l'installation ou des conseils techniques ?
Nous fournissons un manuel d'installation détaillé et pouvons proposer une assistance technique à distance lors de la mise en service. Une supervision sur site par nos ingénieurs peut également être organisée pour des projets importants ou complexes.
